Maschinen- / Fahrzeugtransportanhänger

Info > Fahrzeugpark
Beschreibung
Anhänger Bauart
Maschinen- / Fahrzeugtransportanhänger in Tandem Überlader Bauweise mit durchgehender und kippbarer Ladefläche und Stahlgitter Auffahrrampe
Bezeichnung
Profilader 3543/210
Marke und Typ
Wörmann 3500 VG

Gewichte
Leergewicht Betriebsbereit
1'050  kg
    Achslasten  Leer Betriebsbereit

    1.Achse
485 kg
    2.Achse
520 kg
    Stützlast  Leer  Betriebsbereit
45 kg
Nutzlast
2'450  kg


zulässiges Gesamtgewicht
3'500  kg
    zulässige Achslast

    1.Achse
1'750  kg
    2.Achse
1'750  kg
    Stützlast
150  kg


Abmessungen
Gesamtabmessungen

    Standard Transport Fahrstellung
Stahlgitter Auffahrrampe in senkrechter Position gesichert
    Länge
6'240mm
    Breite
2'160mm
    Höhe
1'510mm Höhe ab Fahrbahnboden über senkrecht stehende Auffahrrampe gemessen
    Optionale Transport Fahrstellung
Stahlgitter Auffahrrampe in waagrechter Position gesichert
    Länge
7'090mm
    Breite
2'160mm
    Höhe
1'030mm Höhe ab Fahrbahnboden über hintere Eckrungen gemessen
Ladefläche

    Standard Transport Fahrstellung
Stahlgitter Auffahrrampe in senkrechter Position gesichert
    Länge
4'300mm
    Breite
2'080mm
    Höhe
350mm     Profilbordwand Innenhöhe
    Optionale Transport Fahrstellung
Stahlgitter Auffahrrampe in waagrechter Position gesichert
    Länge
5'100mm
    Breite
2'080mm
    Höhe
350mm    Profilbordwand Innenhöhe


Ladehöhe
680mm bei unbeladenem Anhänger gemessenes Mass zwischen Fahrbahnboden und Brückenboden


Mittelpunkt Anhängevorrichtung <> Mitte 1.Achse
3'505mm
Abstand Mitte 1.Achse <> Mitte2.Achse
710mm


Spurweite
1'780mm
Überhang hinten
1'990mm


Fahrwerk
*   Automatik-Kugelkupplung ALKO Profi AK 351 mit visueller Sicherungs- und Verschleissanzeige
    für Kupplungskugeln der Klasse A50-X
*   Auflaufeinrichtung ALKO Profi V AE3500 mit Gasfederunterstütztem Handbremshebel für die auf alle 4 Räder
    wirkende Feststellbremse
*   Automatik Stützrad in verstärkter und höhenverstellbarer Ausführung
*   Durchgehender V-Deichsel-Tiefrahmen in verstärkter Ausführung aus Rechteck-Rohrprofilen in Feuerverzinkter
    Schweisskonstruktions Bauweise
*   Durchgehende Gewerbeachsen mit verstärkten Auflagen und Tiefrahmen Bereifung 195/50 R13
*   Einzelradaufhängung - progressiv wirkend - mit grossem Federweg, hoher Eigendämpfung und weicher
    Federungscharakteristik für hohen Fahrkomfort und optimaler Fahrsicherheit
*   4-Rad Auflaufbremse mit vollautomatischer Rückfahreinrichtung

Aufbau
*   Feuerverzinkte Schweisskonstruktion mit verstärkten Quertraversen
*   Ladefläche mit durchgehendem Boden über doppeltwirkende Handpumpe und 2 doppeltwirkende Hydraulikzylinder
    hydraulisch kippbar
*   Zurrbügel mit Gummiummantelung im Aussen-V-Rahmen der Ladefläche versenkt (je 5 Zurrbügel in Längsrichtung
    pro Seite)
*   Klapp- und/oder Abnehmbare Seitenläden in verstärkter, doppelwandiger und eloxierter Aluminium-Profilbordwand
    Bauweise ca. 350mm hoch
*   Steck- oder Abnehmbare Stirnwand in verstärkter, doppelwandiger und eloxierter Aluminium-Profilbordwand Bauweise
    ca. 350mm hoch
*   4 Eckrungen als Befestigung der Stirnwand, der Seitenläden und der Auffahrrampe
*   Durchgehende verstärkte Stahlgitter-Auffahrrampe mit integrierter Ladespitze und 2 Gasdruck-Rampenheber


Elektrische Anlage
12Volt Versorgungs- bzw. Bordspannung über Standardisierten 13-poligen Stecker nach ISO 11446 belegt
*   Kontakt     1
Blinker  links
*   Kontakt     2
Nebelschlusslichter
*   Kontakt     3
Masse  für Kontakte 1-8
*   Kontakt     4
Blinker  rechts
*   Kontakt     5
Licht  rechts
*   Kontakt     6
Bremslichter
*   Kontakt     7
Licht  links
*   Kontakt     8
Rückfahrlichter
*   Kontakt     9
Stromversorgung  +30
*   Kontakt     10
Stromversorgung  +15
*   Kontakt     11
Masse  für Kontakt 10
*   Kontakt     12
Anhängererkennung  (zur Deaktivierung des Nebelschlusslichtes bzw. der Parksensoren am Zugfahrzeug)
*   Kontakt     13
Masse  für Kontakt 9




Schlussleuchten mit integrierten Dreieckrückstrahlern
*   Blinker  Links
*   Blinker  Rechts

*   Schlusslicht  Links
*   Schlusslicht  Rechts

*   Bremslicht  Links
*   Bremslicht  Rechts

*   Rückfahrlicht  Links
*   Rückfahrlicht  Rechts

*   Nebelschlusslicht  Links
*   Nebelschlusslicht  Rechts






Optionen
BAMOSW9500
12V Seilwinde WARRIOR SAMURAI S9500 mit ARMORTEK Kunststoffseil

*   Armortek Kunststoffseil 26m Länge Ø9,5mm G80 Gabelkopfhaken
*   4.6 PS/3.2 kw korrosionsresistenter 12V Reihenschlussmotor (IP68)
*   3-stufiges Planetengetriebe 210:1
*   automatische Lasten-Halte-Bremse in der Trommel
*   Zuggeschwindigkeit 9.8 m/min (ohne Last), 1.8 m/min (Vollast)
*   Aluminium Seilfenster mit eingraviertem WARRIOR Logo

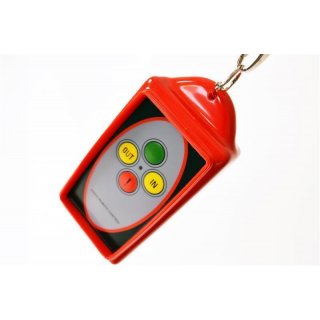

*   Funkfernbedienung
*   Stromversorgung über 2-poligen Anderson-Stecker

*   Adapterkabel zur Stromversorgung über 12V Starthilfe-Booster oder
    12V Starterbatterie

(Standard Stromversorgung erfolgt über 2-polige Anderson Stecker mit dem Zugfahrzeug des Eigentümers. Für nicht dafür ausgelegte Zugfahrzeuge besteht die Möglichkeit des Betriebes der Seilwinde durch eine Stromversorgung über den 2-poligen Anderson Stecker mit einem 12V Starthilfe-Booster oder mit einer externen 12V Starterbatterie)
BWMTAUM5000
*   Anhängerspezifische BAMO Winden-Montage-Traverse hinter der 2.Achse
     des Anhängers montiert
*   Anhängerspezifische Seilführung über Seilführungsrollen unter der Ladefläche
     montiert
*   Anhängerspezifische Abstützung der BAMO Umlenkrolle-Traverse unter der
     Ladefläche vorne montiert
*   Anhängerspezifische BAMO Umlenk- und Seilführungsrollen-Traverse vor der
     Ladefläche vorne montiert


BAAZB3-Kit
*   zusätzliche Rückfahrscheinwerfer
*   Arbeitsscheinwerfer
BATRVCVDJ200
*   Rückfahrkamera am Anhänger hinten
     (Abgestimmt auf das Zugfahrzeug des Eigentümers)
Zubehör
Kugelkupplungs-Safety-Kit
*   Soft-Dock Rammschutz zum Schutz des Zugfahrzeug Hecks beim an- bzw.
     abkuppeln des Anhängers
*   Safety Compact - bietet Schutz sowohl während der Fahrt als auch im Stand
*   Safety-Ball - die Sicherung aus hartem Kunststoff kommt im abgekuppelten
     Zustand in die Kugelkupplung

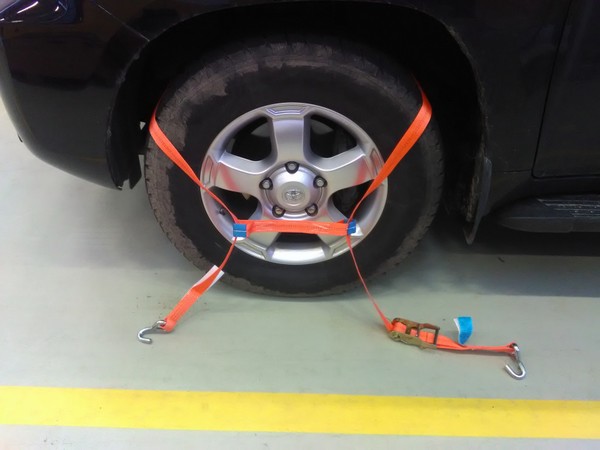

Radspanngurten-Kit
*   Kit mit 4 Radspanngurten
*   Radspanngurten 35mm Gurtbreite 3 teilig
*   die optimale Sicherung für transportierte Fahrzeuge
*   1000kg Belastbarkeit je Gurt
*   Farbe orange

Zurrgurten-Kit
*   Kit mit 6 Zurrgurten
*   Zurrgurten 50mm Gurtbreite 2 teilig
*   mit robuster TENSO-Ratsche mit Spannungsspeicher -
     ein Erneutes Festzurren nicht nötig
*   Optimal für die Sicherung mittlerer bis grosser Güter
*   mit robusten Klinkenhaken
*   Farbe rot

BAMORSLS-Kit
*   Kit mit 2 Multifunktionalen Anhängerspezifischen Sicherungen
*   nutzbar als Radstopper - individuell an die Breite des zu transportierenden
     Fahrzeuges anpassbar
*   nutzbar als Ladungsanschlag - individuell in der Breite anpassbar am
     vorderen Aufbau-Rahmen

Anhängerplane
*   TREVIRA NOVO hellgrau 7035 zum Schutz vor Witterungseinflüssen während
     der Standzeiten


Ladungssicherungsnetz
*   Netz zur Ladungssicherung
*   4'500mm x 2'500mm
*   mit Gummiseil 6mm
*   Maschenweite 45 mm
*   Stärke 3 mm
*   Farbe grün

Stützlastwaage
*   sichere und komfortable Ermittlung der Stützlast
*   während dem Beladen des Anhängers kann die Stützlast permanent kontrolliert
     werden
